공간 커뮤니케이션을 위한 온프레미스 웹 SW

말과 도면 대신, 공간으로 소통합니다

서버 역할을 하는 PC 한 대에 설치하면, 나머지 사용자는 설치 없이 웹으로 접속합니다. 게임처럼 쉬워서 누구나 편하게 걸어 들어가 재고, 기록하고, 분석합니다.

우리 현장으로 시작해 보기어떻게 되는지 보기

NUBIDA — 3D 공간을, 게임처럼 누비다

NUBIDA는 이렇게 씁니다

  1. 01

    스캔하고, 오늘 엽니다

    스캔한 그날 브라우저로 누빕니다.

    장비 무관 · 포맷 6종 · 웹 접속
  2. 02

    그대로 씁니다

    누비기 · 기록 · 측정 · 동선 영상. 기본 기능만으로 바로 업무에 씁니다.

    기본 기능
  3. 03

    필요한 기능을 붙입니다

    현장 요구로 만든 분석 도구를 골라 붙이고, 필요 없으면 뗍니다.

    현장 요구로 만든 분석 도구 5가지
  4. 04

    플랫폼으로 넓힙니다

    기능이 쌓이면 그 업무에 맞는 전용 플랫폼으로 발전합니다.

    NUBIDA_하천퇴적·침식NUBIDA_시설점검NUBIDA_[당신의 업무]

1.NUBIDA란?

세 가지로 읽히도록 지었습니다

공간 데이터는 그냥 돌아다녀 보는 것만으로도 의미가 있습니다. 이름을 거기서 지었습니다.

  • 한국어

    누비다

    “이리저리 거침없이 다니다.” 3D 공간을 게임처럼 누빕니다. 전문가만이 아니라 누구나.

  • 라틴어

    nubi-

    nubes — 구름·안개·황혼의 대기. 우리가 다루는 것이 문자 그대로 점들의 구름(point cloud)입니다.

  • 고대 문명

    Nubia

    금으로 유명했던 아프리카의 문명. 디지털 공간에서 자기 업무에 필요한 기능을 찾아내는 일은 금을 찾는 일과 같습니다.

셋 다 맞습니다. 누비다 보면, 찾게 됩니다.

2.기존 문제점은?

값어치는 큰데, 열어 보기가 쉽지 않습니다

공간 데이터는 활용 가치가 높습니다. 그런데—

  1. 01

    데이터가 큽니다

    수십 GB입니다. 고사양 PC가 있어야 열립니다.

  2. 02

    전문가용 소프트웨어가 있어야 합니다

    조작이 쉽지 않아 둘러보는 것부터 막힙니다.

  3. 03

    쓸수록 복잡해집니다

    필요한 기능 하나에 닿으려면 여러 단계를 거쳐야 합니다.

  4. 04

    범용 SW라 내 업무와 다릅니다

    제품이 부실해서가 아니라, 여러 산업이 함께 쓰는 범용 SW라 우리 업무 프로세스와 다르기 때문입니다.

그래서 현장을 가장 잘 아는 사람이 데이터에 닿지 못합니다.

3.J3D의 제안은?

그래서 NUBIDA를 만들었습니다

  1. 01

    일반 PC의 브라우저에서 수십 GB를 바로 엽니다.

  2. 02

    기본 기능만으로 누비고, 기록하고, 재는 데 충분합니다.

  3. 03

    우리 업무에 필요한 기능은 하나씩 붙입니다. 필요 없으면 뗍니다.

“그 자체로 쓰는 제품이고, 기능을 붙여 가며 플랫폼으로 자랍니다.”

처음부터 대단위 플랫폼을 발주하지 않아도 됩니다. 기능을 하나씩 붙이므로 틀렸을 때의 비용도 기능 하나로 줄어듭니다.

4.NUBIDA, 준비물은?

세 가지면 시작합니다

  1. 01

    측정 장비 또는 공간 데이터

    어느 장비로 찍었든 LAS면 됩니다. LAZ·E57·PTS·XYZ·PTX는 자동으로 변환되고, 가우시안 3D는 PLY로 받습니다.

    장비가 없으시면 장비부터 같이 봅니다. J3D는 FJD Trion 공급사입니다.

  2. 02

    운영 시스템

    서버 역할을 하는 설치 PC 한 대. 다른 사용자는 브라우저(Chrome·Edge)로 접속합니다.

  3. 03

    NUBIDA 소프트웨어

    설치 PC에 J3D가 설치하고 운영 교육을 합니다.

제조사 전용 포맷을 요구하지 않으므로, 장비를 바꾸거나 섞어 써도 쌓아 둔 데이터가 그대로 살아 있습니다.

운영 시스템 사양 보기

사용하는 PC

항목최소권장
OSWindows 10 (64비트)Windows 10 / 11 (64비트)
CPUx86-64 4코어6코어 이상
RAM8GB16GB
GPU내장 그래픽 (WebGL)전용 GPU · VRAM 4GB 이상
브라우저Chrome / Edge 최신Chrome / Edge 최신

설치 PC — 위 사양에 더해

  • RAM 32GB 권장
  • 저장공간은 원본 용량의 2.5배 이상
  • 인터넷 연결 불필요
  • 보유하신 서버에 두는 경우 GPU는 필요 없습니다

대용량 데이터, 열어 보기 망설여지지 않았나요?

수십 GB를 열 때마다 한참 기다리고, PC는 버벅이지 않았나요?

전용 소프트웨어로 대용량 스캔 데이터를 열면 로딩에만 오래 걸리고 PC 전체가 무거워집니다. 그래서 열어 보는 것부터 주저하게 됩니다. NUBIDA는 처음 한 번 변환해 두면, 파일 전체를 올리지 않고 보이는 만큼만 불러옵니다.

25GB도 5GB와 같은 무게로, 바로 누빕니다.

외부로 데이터가 유출될까 걱정하시나요?

스캔 데이터는 내부망을 벗어나지 않습니다

스캔 원본도, 측정 결과도, 현장 기록도 클라우드로 올라가지 않습니다. 인터넷 없이 동작하고, 사용 기록을 외부로 보내지 않습니다.

구성

스캔 장비

장비 SW

포인트 클라우드와 가우시안 변환 파일을 만듭니다.

  • 장비 제조사의 몫
LAS · 가우시안 파일

기관 내부망

설치 PC 1대

받은 파일을 웹에서 열 수 있게 준비하고 보관합니다. 이 PC에서도 바로 씁니다.

  • 별도 서버 불필요
  • 스캔 원본은 여기에만
내부망 (기관이 선택)

다른 담당자 PC

웹 브라우저

설치 PC 주소로 접속해 표준 WebGL로 화면을 그립니다. 보이는 만큼만 불러옵니다.

  • 설치 없음
  • Chrome / Edge

측정과 분석은 포인트 클라우드로, 사진처럼 보여 줄 것은 가우시안으로.

혼자 쓸지, 함께 쓸지는 기관이

설치 PC에서만 쓸지, 내부망의 다른 담당자도 접속하게 할지는 기관이 정합니다. 어느 쪽이든 도입 금액은 같습니다.

서버를 따로 사지 않아도

설치한 PC가 곧 서버입니다. 전산실에 두고 싶으시면 보유하신 서버에 설치해도 됩니다.

지도 배경 표시 기능만 외부 지도 API를 사용합니다. 지도를 끄면 완전 폐쇄망으로 동작합니다.

5.NUBIDA, 기본 기능은?

게임처럼 쉽게, 브라우저에서

핵심은 누비기

보는 게 아니라, 들어가는 겁니다

마우스로 빙빙 돌려 보는 뷰어가 아닙니다. 눈높이를 맞추고 1인칭으로 걸어 들어가면, 그 공간에 서 있을 때 보이는 것이 그대로 보입니다. 담당자가 현장을 다시 가지 않아도 되는 이유입니다.

  • WSAD와 마우스만으로 이동 — 게임처럼 쉽게
  • 눈높이 조절로 실제 시야 재현
  • 이동 중에는 자동으로 가볍게, 멈추면 최고 화질로

필요한 기능, 어떻게 전하나요?

그냥 캡처 후 피드백해 주세요. 기능이 바뀝니다

새 기능이 필요하거나 오류가 보이면, 고민하지 말고 피드백으로 보내 주세요. 화면을 잡아 표시하고, 저장한 파일을 그대로 메일로 보내면 끝입니다.

  1. 01

    영역 캡처

    알리고 싶은 화면을 드래그합니다

  2. 02

    유형 선택

    기능 추가 · 개선 제안 · 오류 신고

  3. 03

    펜으로 표시

    짚어 보이고 메모를 남깁니다

  4. 04

    저장해 메일로

    저장한 파일을 그대로 보냅니다. PC 사양과 오류 기록은 저절로 담깁니다

6.NUBIDA, 현장 요구를 반영한 기능은?

필요한 기능만 붙여 씁니다

전부 현장에서 나온 요구로 만든 도구입니다. 도구마다 독립적으로 붙였다 뗄 수 있어, 배포할 때는 필요한 것만 들어갑니다.

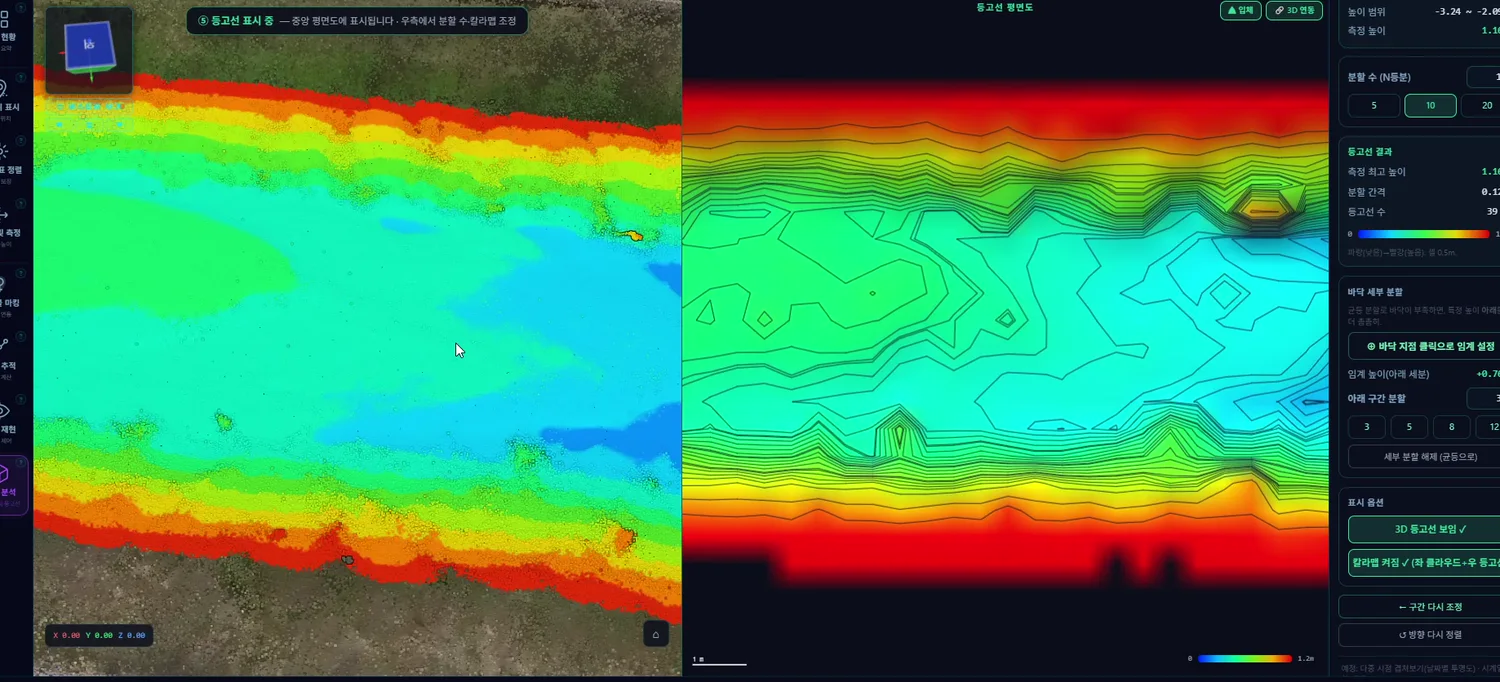

하천등고선 (퇴적 및 침식)

어느 현장의 요구였나

단면으로 길이·면적을 재야 한다

2D 단면

기본 제공

원하는 위치를 잘라 수직·수평 단면도로. 슬라이더로 위치를 옮기며 확인합니다.

열화상을 검토 중이시라면

실내 열화상 — 공간의 온도 분포를 보는 방법 →

12분 분량

왜 값이 다른가에 답할 수 있습니다

타사와 부피 값이 갈리는 원인은 대개 기준 바닥면(datum)의 차이입니다. NUBIDA는 이 기준을 사용자가 직접 확인하고 지정하므로, 산출된 숫자의 근거를 설명할 수 있습니다.

7.앞으로의 NUBIDA는?

NUBIDA_당신의 업무

기능을 붙여 갈수록 NUBIDA는 그 업무에 맞는 전용 플랫폼으로 발전합니다. 업무마다 필요한 기능이 다르므로, 업무마다 다르게 자랍니다.

화면의 말이, 당신 현장의 말이 됩니다

기능 이름과 태그 분류, 보고서 제목까지 그 업무의 말로 바꿉니다.

예를 들면

  • 현장사건 현장
  • 누비기현장 임장
  • 주석 및 태깅증거물 기록
  • 구조물 · 설비 · 손상증거물 · 흔적 · 시료
  • 현장 분석 리포트현장 감식 보고서
  • 예상 경로이동 경로

사례 — 「사라진 금동대향로」

공간 목록만이 아닙니다. 사건 보드에 증언과 사실을 시간 순으로 놓고, 빈 곳은 가설로 채운 뒤 그 줄의 공간에서 동선을 다시 걸어 보며 맞춰 봅니다.

▶ 유튜브에서 전체 영상 보기

가상 시나리오 · 시연용 데이터

배워야 하는 건 우리 쪽입니다.

이제, NUBIDA_? 의 주인공이 되십시오

도입 문의하기

정직하게

쉽게 누비기 위해 내려놓은 것

NUBIDA는 공간을 대략적으로 누비고, 탐색하고, 기록하기 위한 도구입니다.

  • 원본 전체

    원본 포인트 클라우드를 전부 불러오지 않습니다. 누비는 데 필요한 만큼만 불러옵니다.

  • 실사 품질

    포인트 클라우드와 가우시안으로 누비는 것이라, 사진 같은 실사 품질은 아닙니다.

  • 원본과 같은 측정값

    모든 점을 쓰지 않으므로, 원본 전체로 잰 값과는 미세하게 다를 수 있습니다.

그 대신, 실제 공간을 훨씬 쉽게 누빌 수 있도록 최적화했습니다.

왜 J3D인가

당신 현장에 맞는 도구를 얻는 길은 셋입니다

제조사에 맡긴다

훌륭한 글로벌 표준 제품입니다. 하지만 당신 한 현장만을 위해 바뀌지는 않습니다.

SI 업체에 맡긴다

유능합니다. 다만 당신이 무엇을 재고 무엇을 남겨야 하는지 '이해하는 데'부터 비용과 시간이 듭니다 — 공간 데이터를 처음부터 배워 가면서.

J3D

우리는 이미 그 현장에 있었습니다. 발전소·전력시설·문화재를 직접 스캔하고 기술용역을 해왔고, NUBIDA는 그렇게 수요처 요구를 하나씩 풀며 자란 소프트웨어입니다.

그래서 당신의 이야기를, 통역 없이 바로 알아듣습니다.

누비기 체험

브라우저에서 바로 누벼 보십시오

실제 설비 기계실을 스캔한 데이터입니다. 설치도 회원가입도 없이, 걸어 다니며 구석구석 둘러보십시오.

사진처럼 보이는 3D입니다. 둘러보기와 설명에 씁니다. 근사이므로 정밀 측정에는 쓰지 않습니다.

설비 기계실 · 가우시안 3D

114만 스플랫 · 약 17MB · 휴대폰은 Wi-Fi 권장

체험용으로 용량을 줄인 데이터입니다. 제품에서는 원본 해상도 그대로, 기관 내부망에서 씁니다.

구매 방법 및 도입 비용

단계마다 따로 계약합니다

처음부터 큰 금액을 결정하지 않으셔도 됩니다. 확인한 만큼씩만 다음 단계로 넘어갑니다.

절차

  1. 1

    가능성 확인

    비용 없음

    보유하신 데이터로 기본 기능을 확인하고, 요구사항과 개발 파이프라인을 함께 협의합니다.

  2. 2

    기본 도입

    정액 계약

    설치와 운영 교육은 J3D가 합니다. 써 보면서 필요한 기능이 정해지면, 그때 개발 예산을 잡으시면 됩니다.

  3. 3

    기능 개발

    별도 개발 계약

    확정된 요구를 기능으로 개발하고 시험합니다. 미리 정한 인수시험 항목을 모두 통과하면 완료입니다.

  4. 4

    유지관리

    연간 계약

    버그 수정과 호환성 대응만 합니다. 새 기능은 유지관리 비용이 아니라 기능 개발 계약으로 정합니다.

  • 첫 계약은 기본 도입과 첫 기능 개발, 1년 유지관리를 한 번에 묶을 수 있습니다.
  • 금액은 단계마다 견적을 내 드립니다.
  • 금액에 따라 수의계약으로 진행할 수 있습니다.
  • 스캔 데이터와 결과물은 모두 기관의 것입니다. 개발한 기능의 권리 귀속은 계약서에 정합니다.

선도 기관 3곳

초기 비용 없이 먼저 적용해 봅니다

여러 기관의 요구사항을 한꺼번에 반영하기는 어렵습니다. 그래서 선도 기관을 제한적으로 선정해, 요구사항을 함께 개발하고 시장 테스트를 해 보고자 합니다.

  1. 013D 스캔 데이터가 있으시면, 보유하신 데이터를 그대로 활용합니다.
  2. 02없으시면 J3D가 FJD Trion SLAM LiDAR로 현장을 스캔해 시작합니다.
  3. 03NUBIDA를 설치해 최대 6개월 동안 써 보십니다. 그동안 기능 업데이트와 버그 수정을 이어가고, 필요하다고 판단되면 예산에 반영하거나 계약합니다.
  4. 04요구사항을 반영한 프로젝트가 개발되면, NUBIDA 홍보에 쓸 수 있도록 제한된 자료 사용에 동의해 주시기 바랍니다. 기관명과 위치를 알 수 있는 정보는 빼고, 기관이 확인한 자료만 씁니다.
선도 기관 신청하기

도입 방법은?

방문 시연 요청도, 선도 기관 신청도 메일 한 통으로 시작합니다. 무엇을 재고 무엇을 남겨야 하는지부터 함께 정합니다.

당신의 현장으로 해 보시겠습니까?

메일 한 통이면 됩니다. 스캔 파일을 보내실 필요는 없습니다.
